BAB 5 Refleksi dan Transmisi
BAB 5
Refleksi dan Transmisi
5.1 Matriks Perambatan
Kita
mulai dengan membahas matriks propagasi. Pertimbangkan medan listrik yang
linear terpolarisasi dalam arah x dan menyebar sepanjang arah-z dalam
dielektrik lossless (homogen dan isotropik). Pengaturan E (z) = x ˆ Ex(z)
= x ˆ E (z) dan H (z) = y ˆ Hy(z) = y ˆ H (z), kita punya dari
Persamaan. (2.2.6):
dimana medan listrik maju dan mundur
yang sesuai pada posisi z adalah:
Kita juga dapat mengungkapkan
bidang E±(z) dalam hal E (z), H (z). Menambah dan mengurangi dua
persamaan (5.1.1), kita menemukan:
Persamaan (5.1.1) dan (5.1.3) juga
dapat ditulis dalam bentuk matriks yang mudah digunakan:
Dua kuantitas yang berguna dalam masalah antarmuka adalah
impedansi gelombang pada z:
dan koefisien refleksi pada posisi z
5.2 Matching Matriks
Selanjutnya, kita membahas
kondisi matching antar antarmuka dielektrik. Kita .mempertimbangkan antarmuka
planar (diambil menjadi xy-plane di beberapa lokasi z) memisahkan dua
dielektrik / melakukan media dengan (karakteristik nilai karakteristik yang
mungkin kompleks) η, η′, seperti ditunjukkan pada
Gambar 5.2.1.†
Karena bidang kejadian biasanya bersinggungan dengan bidang antarmuka, kondisi batas mengharuskan total medan listrik dan magnet terus menerus di kedua sisi antarmuka
Dalam hal maju dan medan listrik
mundur, Persamaan. (5.2.1) berbunyi:
Persamaan. (5.2.2) dapat ditulis
dalam bentuk matriks yang berkaitan bidang E± di sebelah kiri
antarmukauntuk bidang E± sebelah kanan :
† Panah dalam gambar ini
menunjukkan arah propagasi, bukan arah bidang - vektor bidang tegak lurus ke
arah propagasi dan sejajar dengan bidang antarmuka.
dan terbaik :

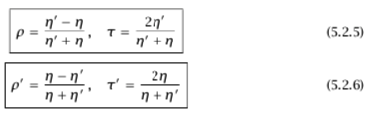

dimana {ρ, τ} dan {ρ′, τ′} adalah koefisien refleksi dan transmisi
dasar dari kiri dan dari kanan antarmuka, didefinisikan dalam istilah η, η′ sebagai berikut:
5.3 Reflected and Transmitted Power
Untuk propagasi gelombang dalam
arah-z, vektor Poynting waktu-rata-rata hanya memiliki a
z-component:
P = 1 Re.xˆ E × yˆ H∗Σ = ˆz 1 Re (EH∗)
Konsekuensi langsung dari persamaan kontinuitas (5.2.1) adalah
bahwa vektor Poynting dilestarikan di seluruh antarmuka. Memang, kami memiliki:
P = 1 Re (EH∗) = 1 Re
(E′H′∗) = P′ (5.3.1)
Secara khusus,
pertimbangkan kasus insiden gelombang dari dielectric lossless η ke lossy
dielectric η′. Kemudian, persamaan konservasi
(5.3.1) dibaca dalam hal bidang maju
dan
mundur (dengan asumsi E-′ = 0):
P = 1 .| E+|2 -
| E-|2Σ = Re. 1 Σ| E′ |2 = P′
Sisi kiri adalah perbedaan dari insiden dan kekuatan yang
dipantulkan dan merepresentasikan jumlah daya yang ditransmisikan ke dalam
lossy dielectric per unit area. Kami melihat di Sec. 2.6 bahwa kekuatan ini
benar-benar hilang menjadi panas di dalam dielectric lossy (dengan asumsi itu
tidak terbatas ke kanan.)
5.2. Tercermin dan Menular Daya
Pref = | ρ |2, Ptr = 1 - | ρ |2 = Re. η Σ| τ |2 = Re. n′ Σ|
τ |2 (5.3.4)
Jika kedua dielektrik itu lossless, maka ρ, τ bernilai nyata.
Dalam hal ini, jika ada gelombang insiden dari kedua sisi antarmuka, sangat
mudah untuk menunjukkan bahwa kekuatan bersih bergerak menuju arah-z adalah
sama di kedua sisi antarmuka:
Contoh 5.3.1: Kacamata memiliki indeks refraktif dari urutan n = 1.5 dan konstanta dielektrik ϵ = n2
ϵ0 = 2.25ϵ0. Hitung persentase kekuatan yang dipantulkan
dan ditransmisikan untuk insiden cahaya tampak pada antarmuka kaca planar dari
udara.
Solusi: Impedansi
karakteristik kaca akan menjadi η
= η0/ n. Oleh karena
itu, koefisien refleksi dan transmisi dapat dinyatakan secara langsung dalam
hal n, sebagai berikut:
Untuk n = 1.5, kita menemukan ρ = -0.2 dan τ = 0.8. Ini mengikuti bahwa refleksi daya
dan koefisien transmisi akan
Artinya, 4% kekuatan insiden tercermin dan 96%
ditransmisikan.
5.4 Single Dielectric Slab
Beberapa masalah antarmuka dapat ditangani dengan cara langsung
dengan bantuan matriks pencocokan dan propagasi. Misalnya, Gambar. 5.4.1 menunjukkan
masalah dua antarmuka dengan lempengan dielektrik η1 yang memisahkan
media semi tak terbatas ηa dan ηb.
Biarkan ρ1,ρ2 menjadi koefisien refleksi SD dari
sisi kiri dari dua antarmuka, dan biarkan τ1, τ2 menjadi
koefisien transmisi yang sesuai:
ρ1 = η1 - ηa , ρ2 = ηb - η1 , τ1 = 1 + ρ1 , τ2 =
1 + ρ2 (5.4.1)
Untuk
menentukan koefisien refleksi Γ1 ke medium ηa, kami
menerapkan Persamaan. (5.2.9) untuk menghubungkan Γ1 dengan
koefisien refleksi Γ′1 di sisi kanan antarmuka pertama. Kemudian, kami merambat ke kiri
antarmuka kedua dengan Persamaan. (5.1.12) untuk mendapatkan:
Jika
kita ingin menentukan respons transmisi keseluruhan ke medium ηb,
yaitu, kuantitas T = E2′+/ E1+,
maka kita harus bekerja dengan formulasi matriks. Mulai dari antarmuka kiri dan
berturut-turut menerapkan pencocokan dan propagasi matriks, kita
memperoleh:
di
mana kita menetapkan E2 '- = 0
dengan asumsi. Mengalikan faktor matriks, kami mendapatkan:
Ini dapat dipecahkan untuk
refleksi dan tanggapan transmisi:
5.5 Reflectionless Slab
Zero dari fungsi transfer (5.4.5) sesuai dengan antarmuka tanpa refleksi. Angka nol tersebut dapat direalisasikan hanya dalam dua kasus khusus, yaitu untuk lempengan yang memiliki setengah panjang gelombang atau ketebalan seperempat panjang gelombang. Ini terbukti dari Persamaan. (5.4.5) bahwa nol akan terjadi jika ρ1 + ρ2z−1 = 0, yang memberikan kondisi
z = e2jk1 l1 =
- ρ2 (5.5.1)
Karena sisi kanan adalah real-valued dan sisi kiri memiliki
besaran satuan, kondisi ini dapat dipenuhi hanya dalam dua kasus berikut:
z = e2jk1
l1 = 1, ρ2
= −ρ1, (setengah
panjang gelombang tebal)
z = e2jk1
l1 =
−1, ρ2
= ρ1, (ketebalan seperempat
panjang gelombang)
Gambar 5.5.1 menunjukkan respon besarnya untuk tiga nilai refleksi
co-efisien: | ρ1| = 0,9, 0,7, dan 0,5. Semakin dekat ρ1
adalah persatuan, semakin sempit lekukan reflektor.
Gambar. 5.5.1 Tanggapan refleksi | Γ (ω) |2. (a) |
ρ1| = 0.9,
(b) | ρ1| = 0.7, (c) | ρ1| = 0.5.
Ini adalah
pendekatan standar untuk filter digital yang menghubungkan lebar 3-dB dari
puncak kutub ke jari-jari kutub [49] . Untuk nilai yang diinginkan dari
bandwidth ∆ω, Persamaan. (5.5.6) atau (5.5.7) dapat dianggap sebagai kondisi
desain yang menentukan ρ1.
Gambar 5.5.2 menunjukkan transmitansi yang sesuai 1 - | Γ1(ω)
|2 lempengan.
Tanggapantransmisi bertindak sebagai filter bandpass periodik. Ini
adalah contoh yang paling sederhana dari apa yang disebut filter interferensi
Fabry-Perot atau resonator Fabry-Perot. Filter semacam itu menemukan aplikasi
dalam analisis spektroskopi material.
Gambar. 5.5.2 Transmitansi slab dielektrik setengah dan seperempat
panjang gelombang.
seperempat panjang gelombang dapat digunakan untuk merancang
lapisan anti pantulan untuk lensa, sehingga semua cahaya yang terjadi pada
lensa bisa tembus. Setengah-panjang gelombang lembaran, yang mengharuskan media
yang sama di kedua sisi lempengan, dapat digunakan dalam merancang radar kubah
(radomes) yang melindungi antena microwave, sehingga sinyal yang dipancarkan
dari antena melewati dinding radome tanpa tercermin kembali ke antena.
Contoh 5.5.3: Gelas Tebal. Fenomena interferensi, seperti yang timbul dari pemantulan
multipel di dalam lempengan, tidak diamati jika lempengan-lempengan itu
"tebal" (dibandingkan dengan panjang gelombang.) Sebagai contoh,
jendela kaca yang khas tampak sangat transparan.
Jika seseorang memiliki pelat tebal kaca, katakanlah,
dari l = 1.5 mm dan indeks n = 1.5,
itu akan memiliki panjang optik nl
= 1.5×1.5
= 2.25 mm = 225×104 nm. Pada panjang gelombang operasi dari λ0 = 450 nm, lempeng kaca akan bertindak sebagai slab transparan setengah
gelombang dengan nl = 104 (λ0/2),yaitu 104 setengah panjang gelombang panjang.
